催化燃燒過程:
在化學反應過程中，利用催化劑降低燃燒溫度，加速有毒有害氣體完全氧化的方法，叫做催化燃燒法。由于催化劑的載體是由多孔材料制作的，具有較大的比表面積和合適的孔徑，當加熱到300~450℃的有機氣體通過催化層時，氧和有機氣體被吸附在多孔材料表層的催化劑上，增加了氧和有機氣體接觸碰撞的機會，提高了活性，
使有機氣體與氧產生劇烈的化學反應而生成CO2和H2O，同時產生熱量，從而使得有機氣體變成無毒無害氣體。

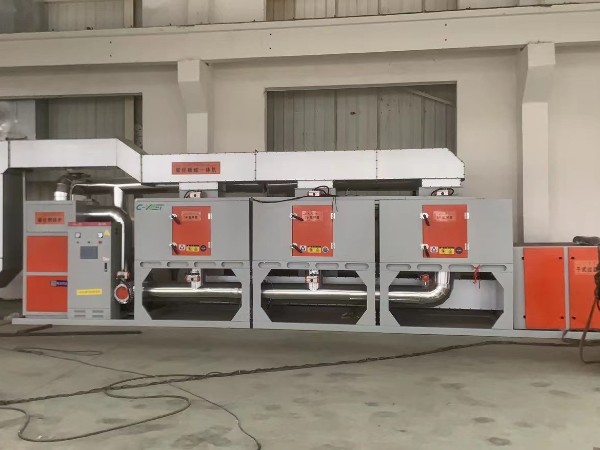

催化燃燒裝置主要由熱交換器、燃燒室、催化反應器、熱回收系統和凈化煙氣的排放煙囪等部分組成。其凈化原理是：未凈化氣體在進入燃燒室以前，先經過熱交換器被預熱后送至燃燒室，在燃燒室內達到所要求的反應溫度，氧化反應在催化反應器中進行，凈化后煙氣經熱交換器釋放出部分熱量，再由煙囪排入大氣。
催化燃燒系統原理:然氣燃料具有熱值高、大氣污染排放物少的優點，在一般情況下，天然氣的燃燒仍然會排放一定量的NO由于NO，具有對環境污染的影響，因此很有必要降低天然氣燃燒過程中N0，的排放量。近十多年的研究表明，催化燃燒技術完全可能解決上述問題，可以使得燃氣燃燒達到低排放的標準，近于零排放，同時可以有效提高爐膛內熱效率 。
燃燒器工作原理是當需要改變?nèi)紵β蕰r，通過調節進入燃燒系統的混合燃氣量來改變整個系統的能量。
目前,國產催化燃燒裝置的工作流程為:1、廢氣前處理設備；2、氣一氣換熱器；3、預熱室；4、催化反應器；5、氣一氣換熱器；6、凈化氣體排空
電控制系統組成及功能:催化燃燒器電控制系統由PLC控制器、文本顯示器、變頻調速器、點火器、紫外線傳感器、熱電偶等電控設備以及風機，另外由零壓閥調節燃氣與空氣的比例。催化燃燒電氣控制系統工作過程分為三個狀態：燃燒器工作狀態、停止狀態及參數設定狀態。在工作狀態中又分為點火過程和燃燒過程。由安裝的熱電偶檢測出溫度，送文本顯示器顯示。
PLc具有模擬量輸入、輸出模塊，檢測火焰燃燒信號和熱電偶溫度信號，將檢測到的信號與設定的信號經過比較運算后，通過0～10 V電信號控制變頻器的輸出頻率來調整風機的轉速，保持燃燒器的燃燒溫度，這就是構成以設定溫度為基準的控制系統；自動檢測燃燒器溫度信號與設定的溫度比較，輸出各類報警信號或直接停機。
燃燒溫度和變頻器輸出頻率。設定參數和工作狀態等信息；可以通過顯示器在線調整運行溫度參數，修改設定溫度控制風機的運行。該系統還設有多種保護功能，尤其是較強的邏輯互鎖功能，從而保證系統工作可靠，并且具有較為完善的控制功能。
